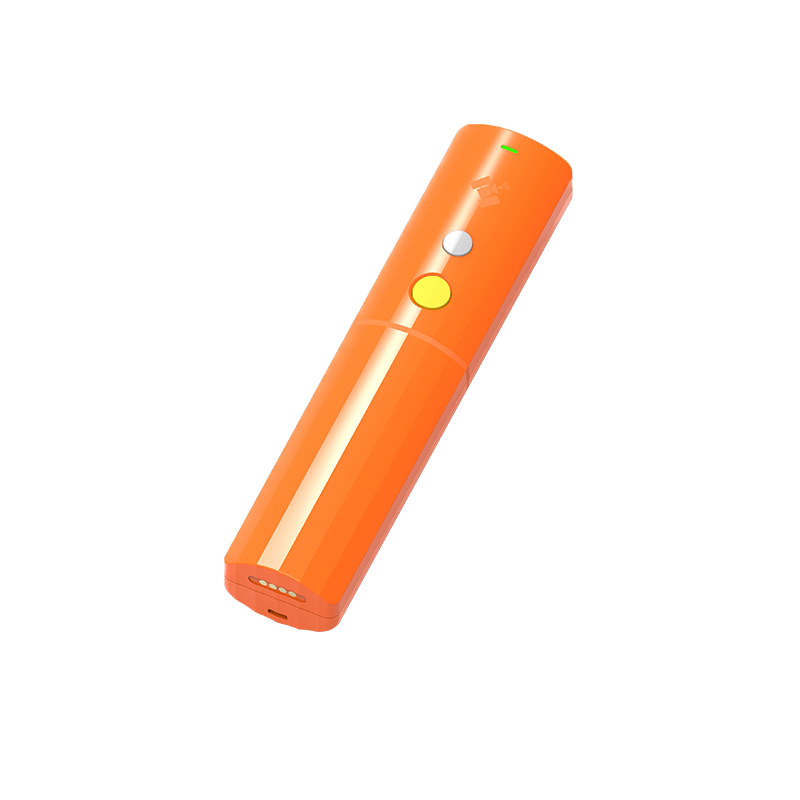

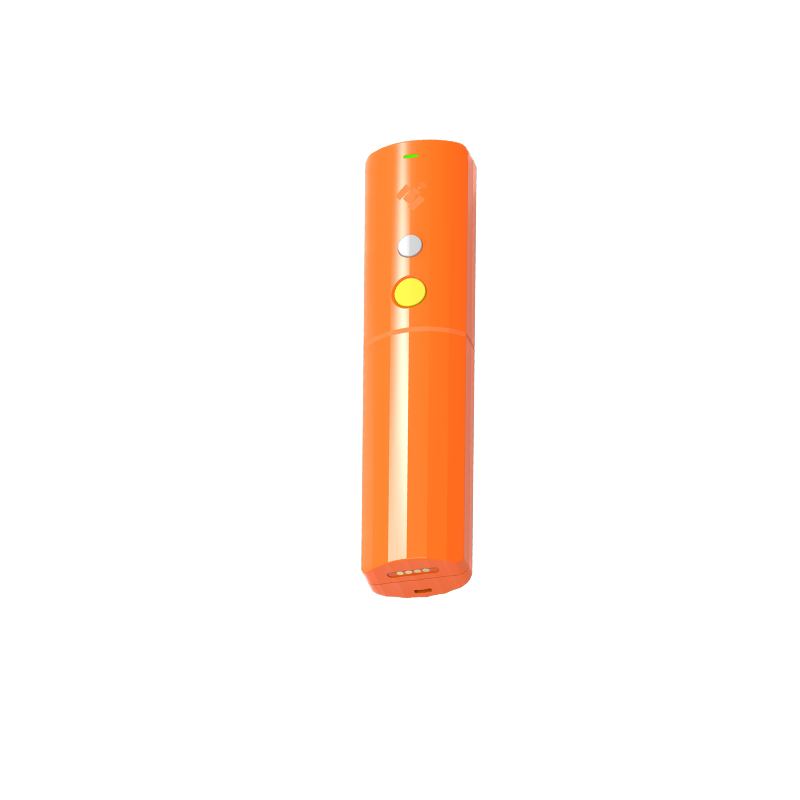

QM15B/北斗落水报警器

产品特点：

支持2W北斗三号区域短报文单向通信

支持北斗、GPS双系统组合定位

支持一键开关机

支持SOS报警和落水自动报警功能

满足48小时报警模式

内置一次性电池供电

防护等级：IP67

主要技术参数

4.1产品功能

关机模式：5秒内连续按3次电源键，报警灯和状态指示灯共同亮起1秒后熄灭，报警器关闭 状态指示灯和报警灯均不工作。

按键报警模式：长按按键，状态指示灯进入红色后释放按键进入按键报警模式，整机工作定时1分钟唤醒上报位置信息；

绿色闪：RN定位中；

绿色亮起1秒：完成RN定位；

绿/红色同时闪：定位失败；

蓝色亮起1秒：RD发送成功；

蓝/红色同时闪：发送失败；

报警灯定时闪烁。

测试模式：长按按键，状态指示灯进入蓝色后释放按键进入测试模式 整机进入测试模式后启动测试，依次如下：

报警灯闪烁3秒，每秒闪烁0.5秒；

状态指示灯10秒显示电池电量[1]；

绿色闪：RN定位中；

绿色亮起1秒：完成RN定位；

绿/红色同时闪：定位失败；

蓝色亮起1秒：RD发送成功；

蓝/红色同时闪：发送失败；

落水报警模式 落水检测3秒内自动触发 整机工作定时1分钟唤醒上报报警信息；

模式参考按键报警模式。

注意：关机状态下长按按键，状态指示灯无反应或显示绿色时报警器会保持关机。

标注[1]：电量与指示灯：

1、高电量（>75%），状态指示灯绿色常亮。

2、中电量（50%~70%），状态指示灯蓝色常亮。

3、低电量（<50%），状态指示灯红色常亮。

4.2产品性能

RDSS发射部分 参数

射频输出频率 Lf1：1614.26±4.08MHz

发射EIRP EIRP：≥3dBW（仰角≥70度，方位角0~360度）

最大报文长度 49汉字

RDSS通信成功率 ≥95%

RNSS部分 参数

接收频率 BDS B1I和GPS L1

通道数目 ≥32通道

冷启动时间 ≤40s

热启动时间（需备用电源） ≤5s

捕获灵敏度 -133dBm

定位精度：<10m 水平

电池部分：参数

电池容量：1500mAh/6.0V

电池年限：3年

支持充电：否

报警器具备一个电源按键，用于开关机及模式切换。

软件接口说明

北斗三号区域短报文应用扩展协议

尺    寸 135mm*30mm*23mm（不带背夹）

重    量 100 g±5%

安装方式 背夹/挂绳安装

工作温度 -20~55°C

存储温度 -20~60°C

防水等级 IP67

产品包装

落水报警器 主机 1 实现北斗RNSS定位、北斗短报文通信

挂    绳：尼龙 1 用于固定落水报警器

背    夹：不锈钢 1 用于固定落水报警器

使用说明书 小册子 1 指导产品使用的说明书

合格证 三角形标签 1 合格检验标识

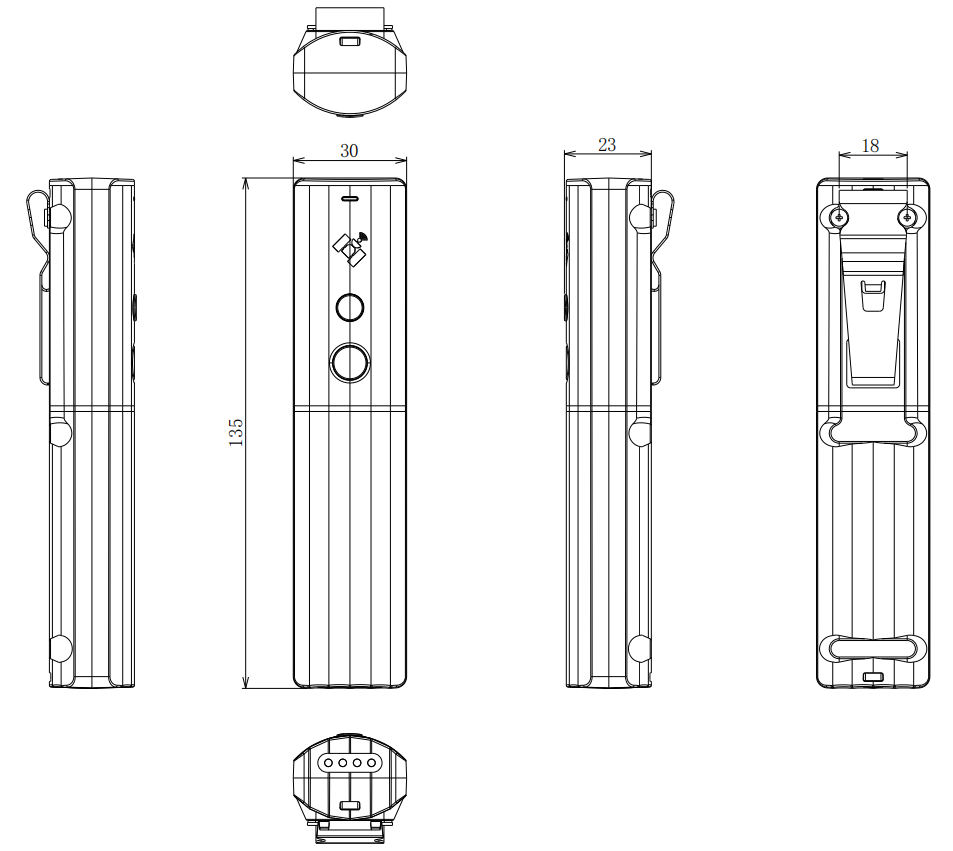

附录一 落水报警器结构尺寸图
