北斗短报文分体式终端

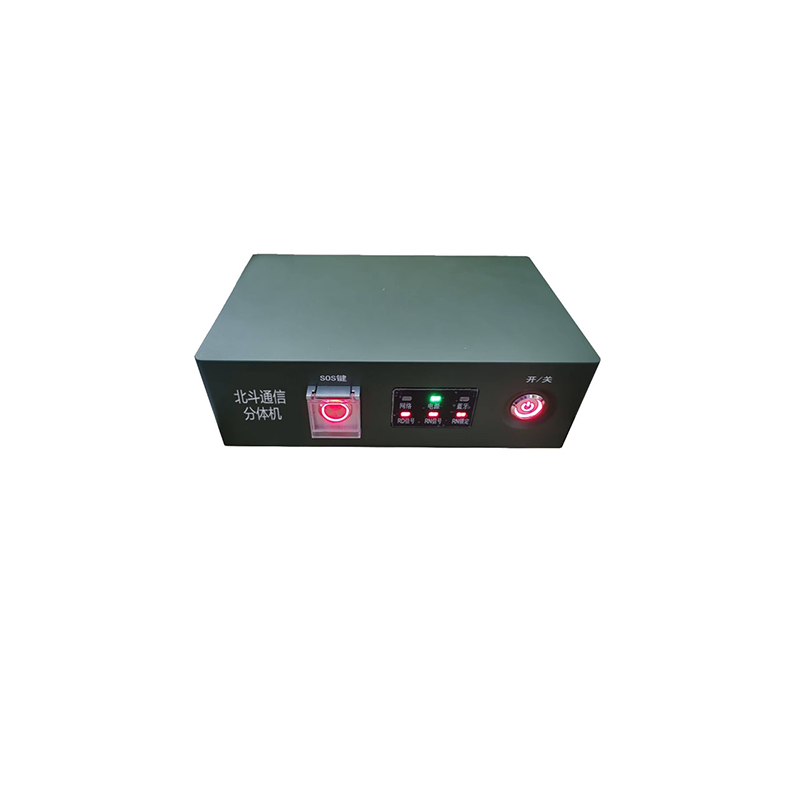

QM46B型北斗通信分体式终端是深圳市全民北斗科技有限公司针对无公网地区车辆或建筑站点通信应用推出的一款支持全球导航定位系统、北斗短报文通信的车载型一体机。终端内部集成天线、射频、基带以及主控单元，可完整实现北斗RDSS报文通信及导航定位。

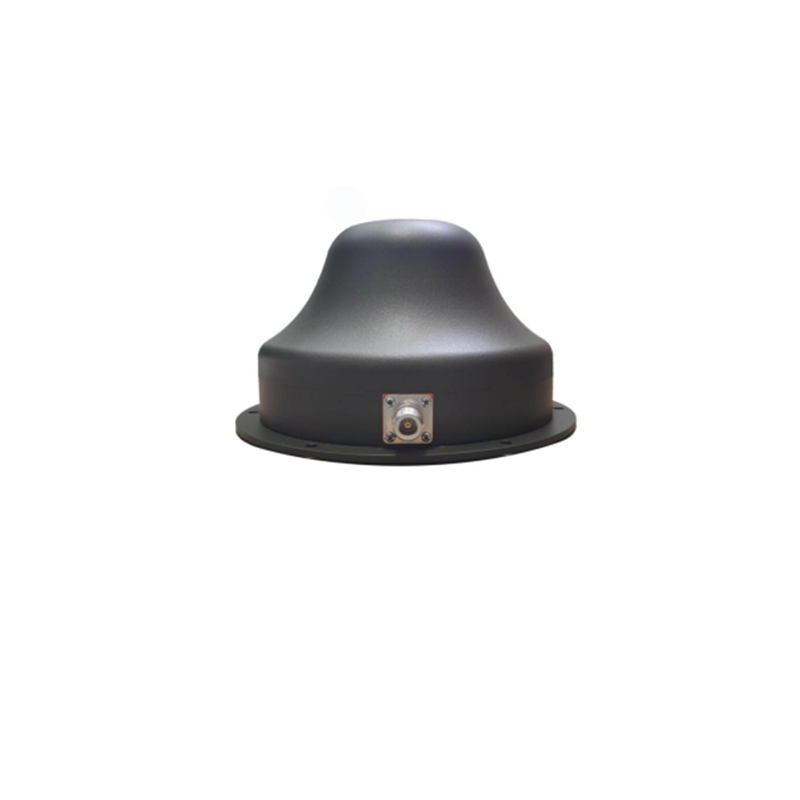

主机外壳全密封金属设计确保在野外恶劣环境正常使用，主机可放置车内/室内减少老化，天线车顶/户外安装提高信号强度、连接简单、操作方便，可广泛应用于卫星通信、车辆导航，以及应急救援等领域。
主要功能及指标
|
序号 |
功能项 |
描述 |
|
1 |
RDSS通信 |
具有北斗RDSS通信功能，支持北斗二号三号短报文 |
|
2 |
GNSS定位 |
支持北斗定位功能 |
|
3 |
公网通信(预留选配) |
4G全网通信功能 |
|
4 |
蓝牙通信(预留选配) |
支持蓝牙通信，可开发APP通过蓝牙连接终端 |
|
5 |
位置上报 |
支持自动位置上报 |
|
7 |
报警救援 |
支持预设SOS报警 |
|
8 |
串口通信 |
支持RS232/RS485都可用 |
|
9 |
网口通信 |
支持RJ45网口 |
|
10 |
电源 |
外接DC电源供电 |
主要技术指标
|
序号 |
项 目 |
指标要求 |
|
|
1 |
GNSS性能 |
接收频率 |
北斗 B1频点(B1I/B1C) |
|
GPS L1频点（可关闭不配） |
|||
|
2 |
定位精度 |
水平：≤5米（CEP 50%，PDOP≤4） |
|
|
3 |
测速精度 |
测速精度：0.2m/s |
|
|
4 |
捕获灵敏度 |
≤-133dBm |
|
|
5 |
跟踪灵敏度 |
≤-147dBm |
|
|
6 |
首次定位时间 |
冷启动：≤60s |
|
|
温启动:≤30s |
|||
|
热启动:≤5s |
|||
|
7 |
接口协议 |
NMEA0183 |
|
|
8 |
区域短报文通信性能 |
接收与发射频率 |
接收信号频率：2491.75MHz±8.16MHz； |
|
发射信号频率：Lf1、Lf2 |
|||
|
9 |
接收灵敏度 |
≤-123.8dBm（专用段24kbps信息帧） |
|
|
≤-127.5dBm（专用段16kbps信息帧） |
|||
|
≤-130dbm （专用段8kbps信息帧） |
|||
|
10 |
接收通道数 |
接收通道数：≥14个 |
|
|
11 |
首次捕获时间 |
首次捕获时间≤2s（95%） |
|
|
12 |
失锁再捕时间 |
失锁再捕时间≤1s |
|
|
13 |
发射EIRP值 |
4dBW～12dBW |
|
|
14 |
通信成功率 |
通信成功率：95% |
|
|
15 |
载波抑制 |
≥30dBc |
|
|
16 |
相位误差 |
≤3° |
|
|
报文长度 |
北斗三号区域：1000个汉字（最大） |
||
|
17 |
4G全网通 (预留选配) |
网络制式 |
LTE-FDD: B1/B3/B5/B8 |
|
LTE-TDD:B34/B38/B39/B40/B41 |
|||
|
18 |
数据传输等级 |
CAT.1 |
|
|
20 |
结构特性 |
主机（长×宽×高） |
200 mm * 120 mm * 60 mm |
|
天线（直径×高） |
Φ210 mm * 124.4 mm |
||
|
21 |
颜色 |
军绿 |
|
|
22 |
环境适应性 |
工作温度 |
主机：-25~+70℃（SIM卡推荐温度） |
|
天线：-40~+85℃ |
|||
|
23 |
存储温度 |
-40~+85℃ |
|
|
24 |
防护特性 |
IP67 |
|

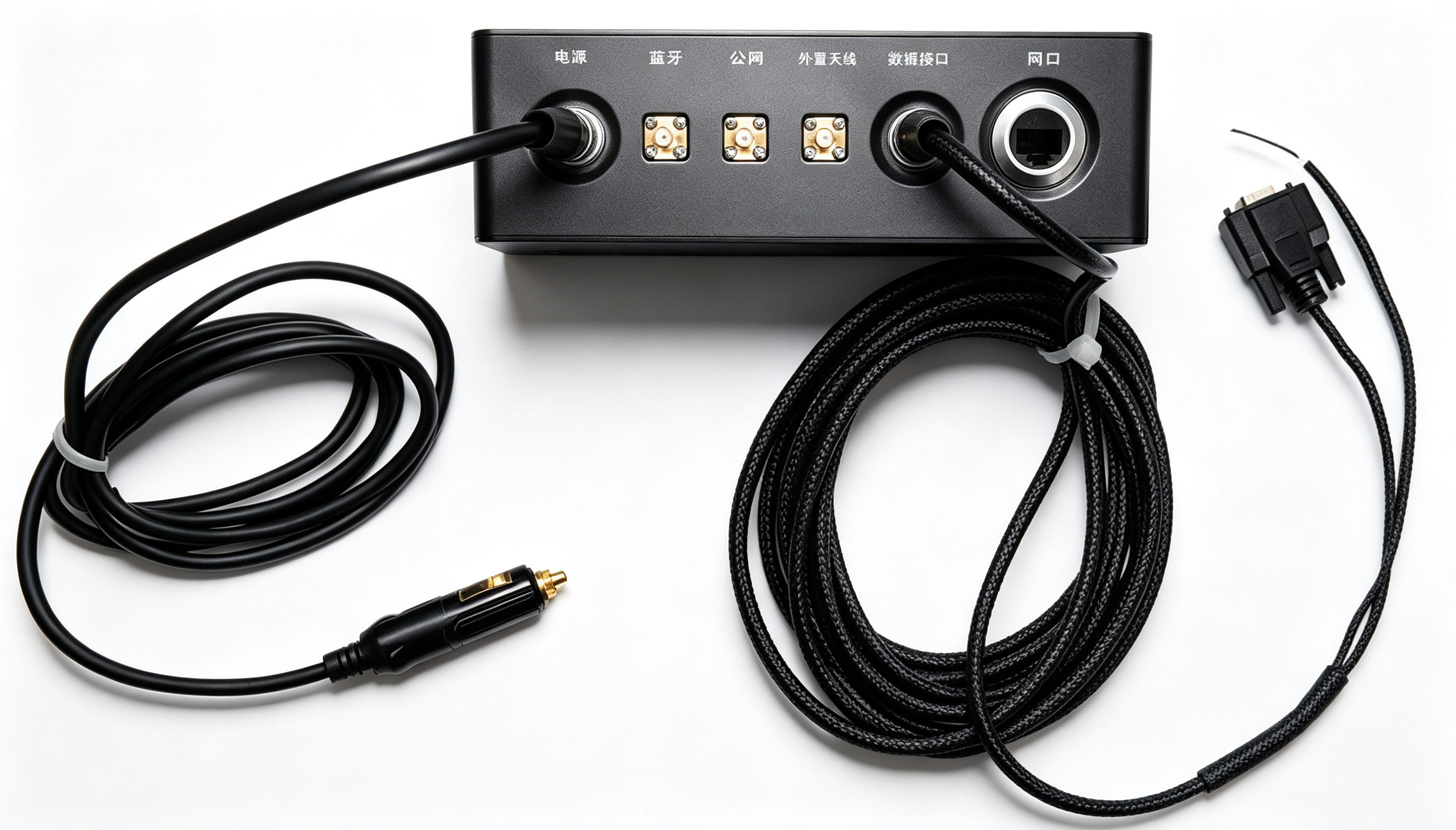

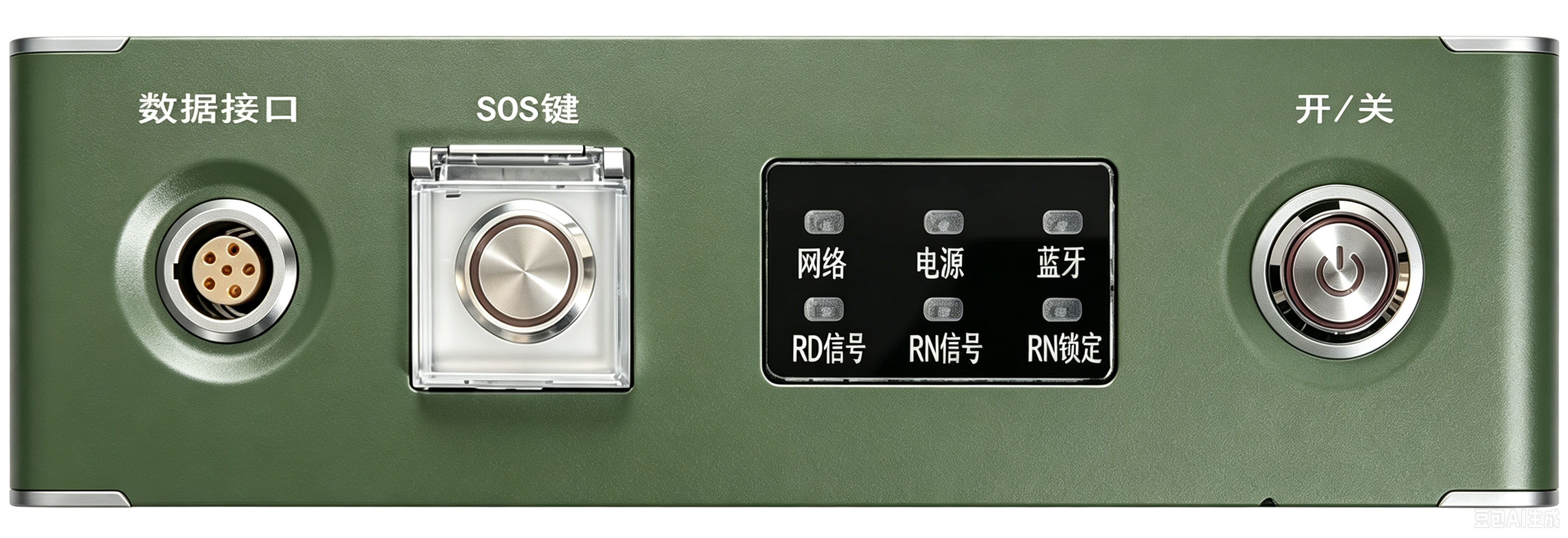

对外接口
|
1 |
圆形连接器 |
电源 |
DC 12-36V |
|
串口 |
RS232/RS485都可用 |
||
|
网口 |
RJ45 |
||
|
2 |
北斗卡 |
|
侧面方便安装，无需拆卸主机 |
|
3 |
数据格式 |
|
北斗RDSS接口协议及NMEA0183 |
