QM43B北斗三号通信终端

1  适用范围

本要求规定了深圳市全民北斗科技有限公司研发的QM43B北斗通信终端技术要求及环境试验要求。

2  产品用途和功能

QM43B北斗三号通信终端是深圳市全民北斗科技有限公司针对无信号地区海域通信和导航应用推出的一款支持北斗三号卫星系统RDSS/RNSS功能的北斗通信一体机。QM43B北斗通信终端内部集成了北斗多频天线、射频、基带以及主控等功能单元，可实现RDSS定位、短报文通信和RNSS导航定位等功能。

QM43B北斗通信终端体积小、功耗低，连接简单、操作方便，可广泛应用于卫星通信、导航监控，以及山区海上应急救援等领域。

RNSS定位：支持BD3号导航信号与GPS信号

RDSS通信：支持BD3号的区域短报文

公网通信：支持4G-LTE公网通信（可选配），

蓝牙通信：支持蓝牙连接，通过APP对设备进行配置

（可选配）

远程控制：通过平台对设备进行管理配置

自动位置上报：支持定时位置上报，上报频度可设置

安装方式：固定杆抱箍安装

3  性能指标

1 GNSS性能：接收频率 北斗 B1频点(B1I/B1C)

    GPS： L1频点

2 定位精度：水平：≤5米（CEP 50%，PDOP≤4）

3 测速精度：测速精度：0.2m/s

4 捕获灵敏度：≤-133dBm

5 跟踪灵敏度：≤-147dBm

6 首次定位时间：冷启动：≤60s温启动:≤30s热启动:≤5s

7 接口协议：NMEA0183

8 短报文通信性能；接收信号频率：2491.75MHz±8.16MHz；发射信号频率：Lf1、Lf2

9 接收灵敏度：≤-123.8dBm（专用段24kbps信息帧）≤-127.5dBm（专用段16kbps信息帧）≤-130dbm  （专用段8kbps信息帧）

10 接收通道数：接收通道数：≥14个

11 首次捕获时间：首次捕获时间≤2s（95%）

12 失锁再捕时间：失锁再捕时间≤1s

13 发射EIRP值 4dBW～12dBW

14 通信成功率：通信成功率：95%

15 载波抑制：≥30dBc

16 相位误差：≤3°

报文长度：北斗三号区域：1000个汉字（最大）

17. 4G（全网）通信
18. 网络制式：LTE-FDD: B1/B3/B5/B8

：LTE-TDD:B34/B38/B39/B40/B41

 数据传输等级：CAT.1

19 蓝    牙： BLE4.2

20  主机尺寸：（L×W×H） Φ119 mm *117 mm

21 颜色：白色

22 工作温度：-25~+70℃（电池及SIM卡推荐温度）

设备：  -40~+85℃

23 存储温度：-40~+85℃

24 防护特性：IP67

25  输入电压：9~36V@15W(防反接)

4  电气参数

QM43B北斗通信终端工作电压为9V~36V，待机功耗为不大于1.2W。电源的发射电流在19V供电时，要求500mA以上。

工作电压：9V~36V

待    机：≤1.2W 电源的供电参考要求：发射信号时要求电源满足45W以上功率输出。

发    射：≤5W（瞬态功耗，≤200mS）

5  产品重量及结构尺寸

5.1 产品组成

QM43B北斗通信终端由主机及连接线缆组成。

5.2 产品尺寸

6  环境适应性

QM43B北斗通信终端采用防水设计，工作温度为-25~+70℃，可在室外可靠工作。

工    作：-25～+70℃ （SIM卡推荐工作温度-20～+60℃）

存    储：-40～+85℃

7  接口说明

北斗通信终端接口包括：8芯防水连接器及北斗卡座。7芯连接器用于数据传输及一体机供电。对外串口默认为RS232，波特率为4800~115200bps，默认波特率为19200bps。

7.1 信号连接器类型及定义

接头型号 G12-7 7芯圆形防水连接器

1 VCC 电源接口，输入电压范围7V~36V。

2 GND 地

3 RS232-RXD RS232通信接口，接收数据。

4 RS232-TXD RS232通信接口，发送数据。

5 RS232-GND 信号地

6 NC 预留

7 NC 预留

7.2 SIM卡接口

SIM卡接口用于安装RDSS北斗卡，位于一体机设备的内部。采用抽屉式卡座的安装方式。

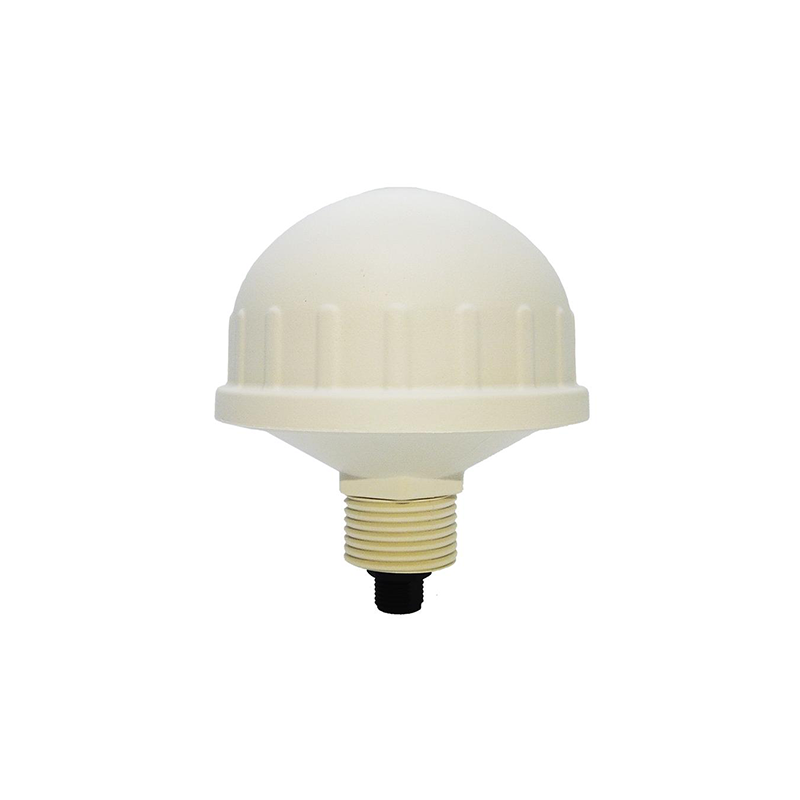

8  实拍图

8  实景安装图
